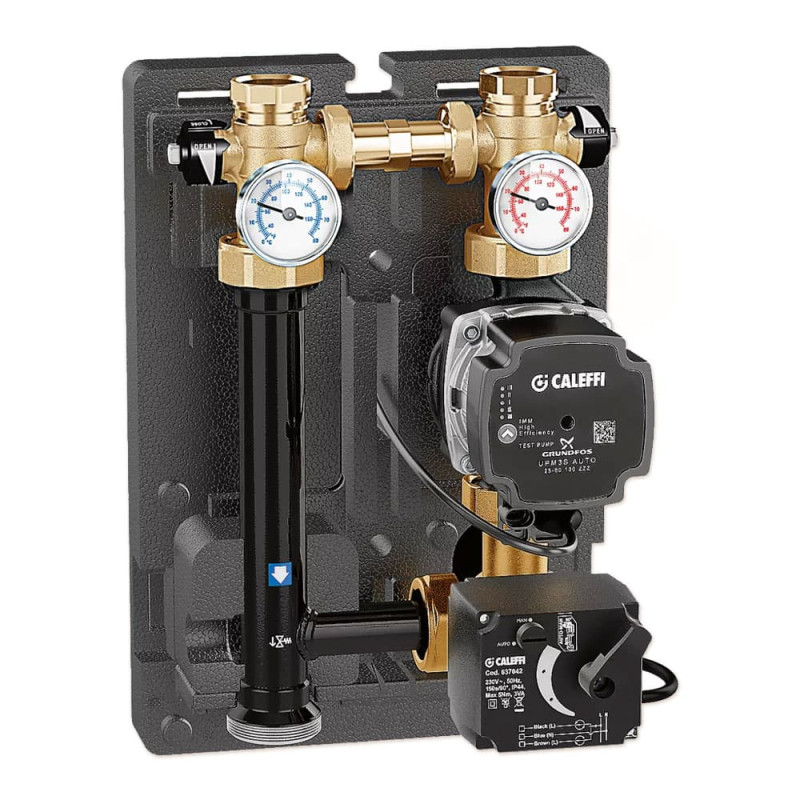

167609 Група регуляції з сервоприводом Ø1″ В х 1 1/2″ З 125 мм в ізоляції (права) без насосу CALEFFI

групи терморегуляції з сервоприводом в ізоляції з триходовим термостатичним клапаном з вбудованим температурним датчиком, термометрами, клапанами-відсікачами вторинного контуру Група термостатичної регуляції виконує функцію збереження постійної, на визначеному рівні, температури на подачі рідини, що розподіляється в низькотемпературної системї для підігріву підлоги. Укомплектована змішувальним триходовим термостатичним клапаном з вбудованим температурним датчиком, термометрами на подачі і зворотньому контурі, клапанами-відсікачами вторинного контуру і ізоляційним кожухом попередньої формування гарячим способом. Є в наявності модель з насосом на три швидкості або з електронним насосом з низькою витратою електроенергії АLPHA2 L. Група є реверсивної, з можливістю змінити подачу справа наліво, в залежності від вимог монтажу. Дана група сумісна з розподільним сепаратором / колектором серії 559 SEPCOLL з міжосьовим відстанню з'єднань на 125 мм. Додатково можна придбати диференціальний перепускний клапан (код 519006), запобіжний термостат (код 165004) та кріпильний кронштейн (код 165001).

Принцип роботи

Регулюючим елементом термостатичного триходового клапана є датчик температури (1), повністю занурений в трубопровід виходу підмішаної води (2). За допомогою його руху при стисненні або розширенні, він встановлює безперервним чином потрібну пропорцію між гарячою водою (3), що походить від котла, і водою на зворотньому контурі опалення (4). Регуляція цих потоків відбувається за допомогою фасонного затвора (5), який рухається в спеціальному циліндрі між сідлом проходу гарячої води і сідлом проходу води на зворотнього контуру. Навіть при зміні умов теплового навантаження вторинного контуру або температури на вході від котла, клапан змішувача автоматично регулює витрати води до отримання встановленої температури.

Технічні характеристики сервоприводу

• синхронний двигун
• Живлення: 230 В (змінний струм)
• Споживання потужності: 6 ВА
• Ємність контактів допоміжного мікровимикача: 6 (2) А (230 В)
• Клас захисту: IP 65
• Час повороту: 50 сек. (оберт на 90°)
• Довжина кабелю живлення: 0,8 м
• Обертальний момент, динамічного пуску: 9 Н*м

Робочі характеристики

• Робоче середовище: вода, розчини з гликолем
• Максимальний процентний вміст гліколю: 30%
• Максимальний робочий тиск 1000 кПа (10 бар)
• Мінімальний робочий тиск: 80 кПа (0,8 бар)
• Діапазон температури на вході в первинний контур: 5 ÷ 100°С
• З'єднання системи: 1'' BP (ISO 228-1)
• З'єднання котла: 1½ "ЗP (ISO 228-1)
• Міжосьова відстань з'єднань: 125 мм
