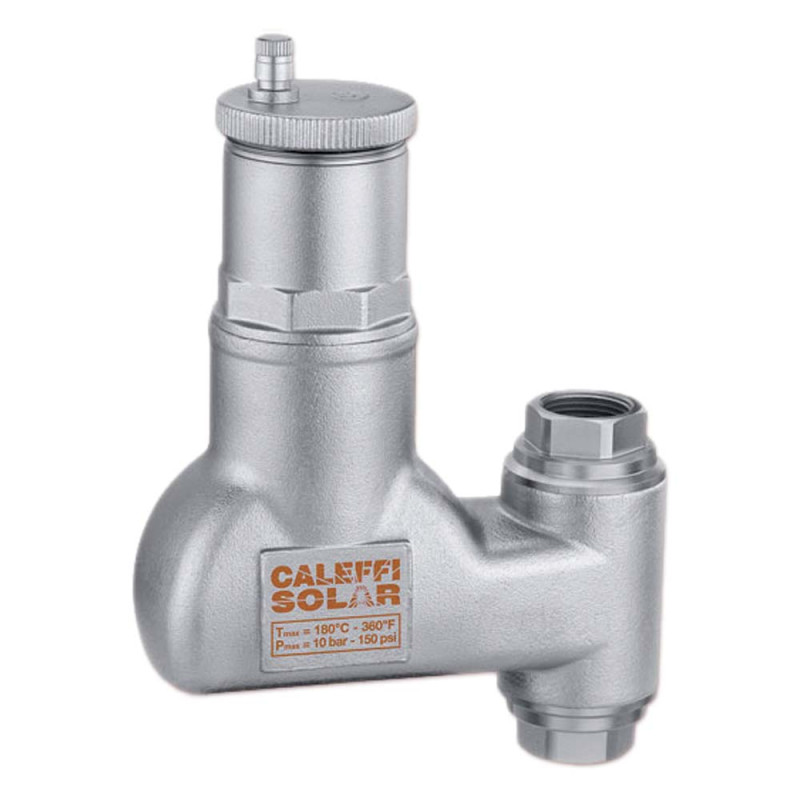

251905 Solar Вертикальний деаератор Ø3/4″ В 10 bar -30÷160°C Caleffi S.p.a

Деаератори використовуються для безперервного усунення повітря з гідравлічних контурів кондиціонування повітря або сонячних теплових систем. Деаератори DISCAL здатні автоматично видаляти все повітря з контурів, до рівня мікробульбашок. Циркуляція чистої води без домішок газів та повітря дозволяє системам працювати в оптимальних умовах без будь-яких перешкод, шуму, корозії, локального перегріву та механічних пошкоджень.

Дегазатори Caleffi Solar DISCAL доступні у версіях для установки на горизонтальні або вертикальні трубопроводи. Серія Solar була спеціально розроблена для роботи при високій температурі з розчинами гліколю, що стандартно використовується для сонячних теплових систем.

Принцип роботи

Деаератор використовує комбіновану дію декількох фізичних принципів. Спеціальний екран, що складається з набору металевих поверхонь (1) створює закручений рух потоку, щоб полегшити вивільнення мікробульбашок газів. Бульбашки з'єднуються разом, збільшують об'єм та за допомогою гідростатичної тяги піднімаються до верхньої частини пристрою, звідки вони випускаються за допомогою поплавкового автоматичного вентиляційного клапана (2).

Technical specifications

• Medium: water, glycol solutions Max.50%
• Working temperature range -30 ÷ +160°C
• Max. working pressure 10 bar
• Max. discharge pressure 10 bar
• Connections
  - main for horizontal pipes 3/4”, 1” and 1 1/4” F
  - main for vertical pipes 3/4” and 1” F
  - drain (version 1” and 1 1/4”) 1/2” F (with plug)

Materials

Body: brass EN 12165 CW617N, chrome plated
Cover: brass EN 12165 CW617N, chrome plated
Float: high resistance polymer
Internal element: stainless steel
Float guide: brass EN 12164 CW614N
Obturator stem: dezincification resistant alloy EN 12164 CW602N
Float lever: stainless steel
Spring: stainless steel
Hydraulic seals: high-resistance elastomer
