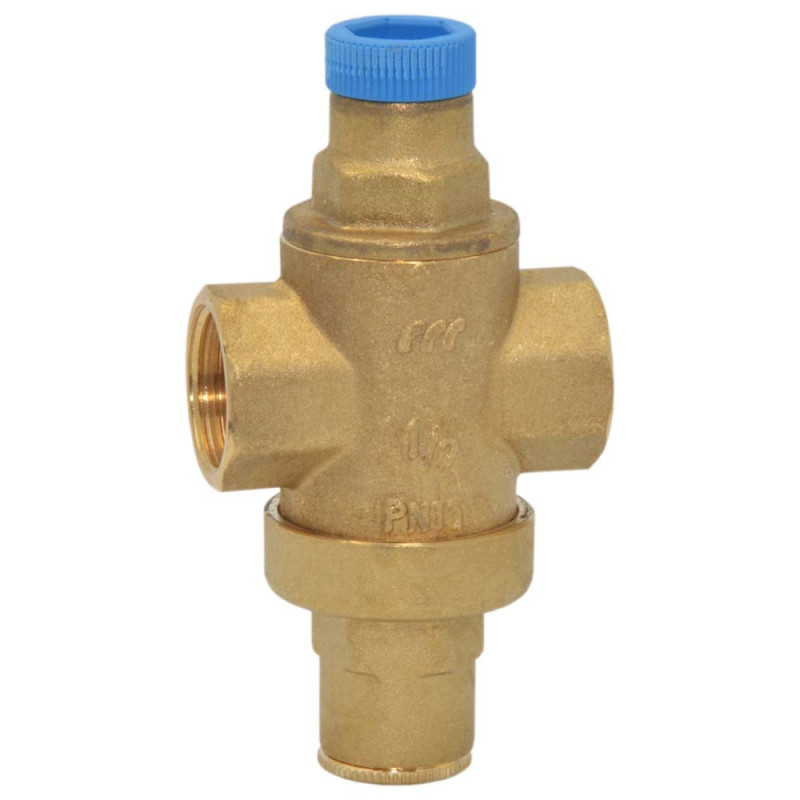

490.3/4 Редуктор зниження тиску (латунний корпус) MINIRID Ø3/4″ 1,2÷6,0 bar Max. 15 bar 120 °C F.A.R.G. srl

Робота редуктора FARG Minirid заснована на функціональності поршня і компенсаційної камери, яка гарантує стабілізацію тиску на виході. З'єднання для підключення до системи з внутрішнім різьбленням відповідають нормі ISO 228/1. З'єднання на 1/4"G під заглушкою призначене для установки манометра. Напрямок потоку води при підключенні повинен відповідати напрямку стрілки на корпусі редуктора. Рудуктор тиску Minirid протестований і відрегульований - тиск на виході 3 бар. Для зміни тиску відкрутіть кришку і за допомогою шестигранного ключа поверніть регулювальний гвинт в напрямку годинникової стрілки для збільшення тиску, проти годинникової стрілки - для його зменшення. Після завершення регулювання встановіть кришку на місце.

• Максимальний робочий тиск: 15 бар
• Діапазон регулювання: 1,2 - 6 бар
• Максимальна робоча температура: 120°C

Конструкція та матеріали

1. Заглушка - POLIMID A SG
2. Корпус компенсаційної камери - CW 617N UNI EN 12165
3. Золотник - CW 614N UNI EN 12164
4. Ущільнювальне кільце - EPDM
5. Ущільнювальне кільце - EPDM
6. Прокладка - EPDM
7. Основний корпус - CW 617N UNI EN 12165
8. Шток - CW 614N UNI EN 12164
9. Диск - CW 614N UNI EN 12164
10. Уплотнительное кольцо - EPDM
11. Корпус настроювальної камери - CW 617N UNI EN 12165
12. Пружина - AISI 302
13. Регулювальний гвинт - CW 614N UNI EN 12164
14. Кришка - CW 614N UNI EN 12164

При встановленні в безпосередній близькості від котла необхідністю є установка розширювального бака між редуктором і водонагрівачем для поглинання наростаючого тиску, що затверджено відповідно з європейським стандартом EN12828. У багатоповерхових будівлях рекомендовано встановлювати редуктори тиску на кожному поверсі. Слід зазначити, що рідина втрачає близько 1 бар кожні 10 метрів висоти (приблизно 3 поверху). Забруднення невеликих розмірів, опускаючись на сідло, можуть впливати на налагоджену роботу редуктора, тому перед ним завжди бажано встановлювати самопромивной фільтр, та проводити планове технічне обслуговування.
