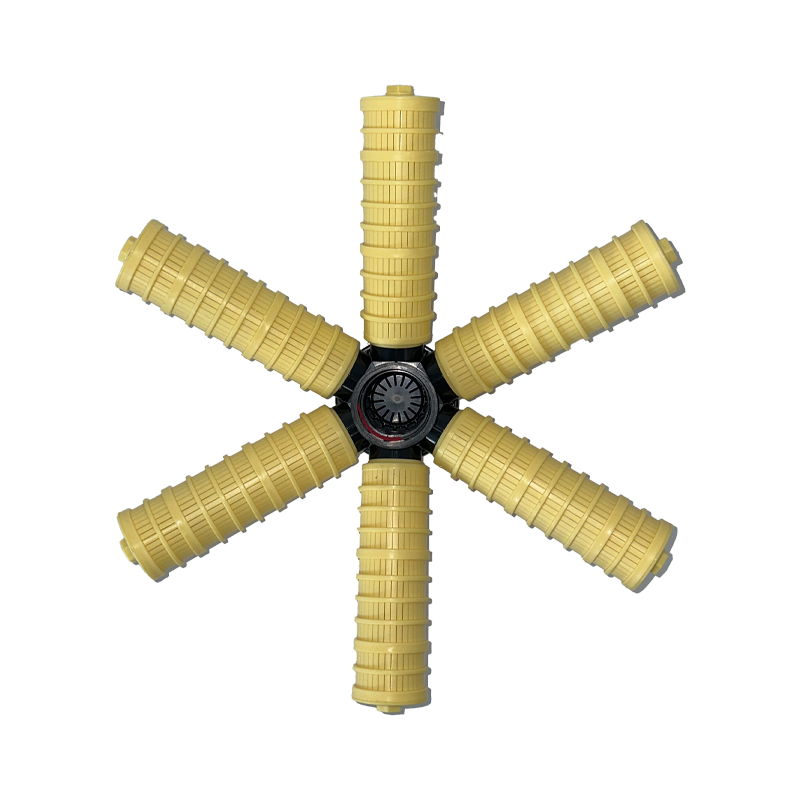

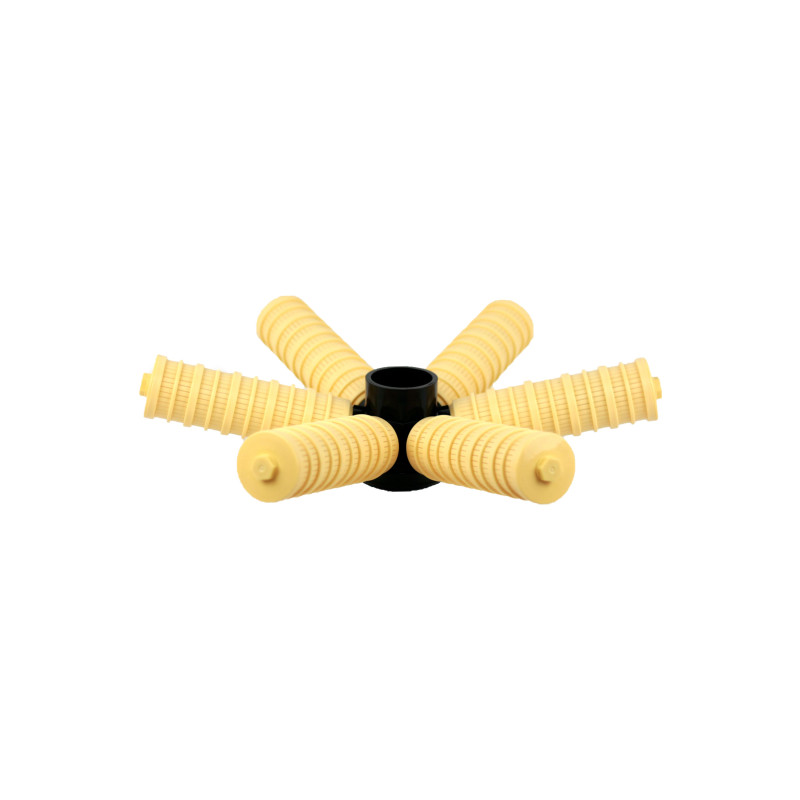

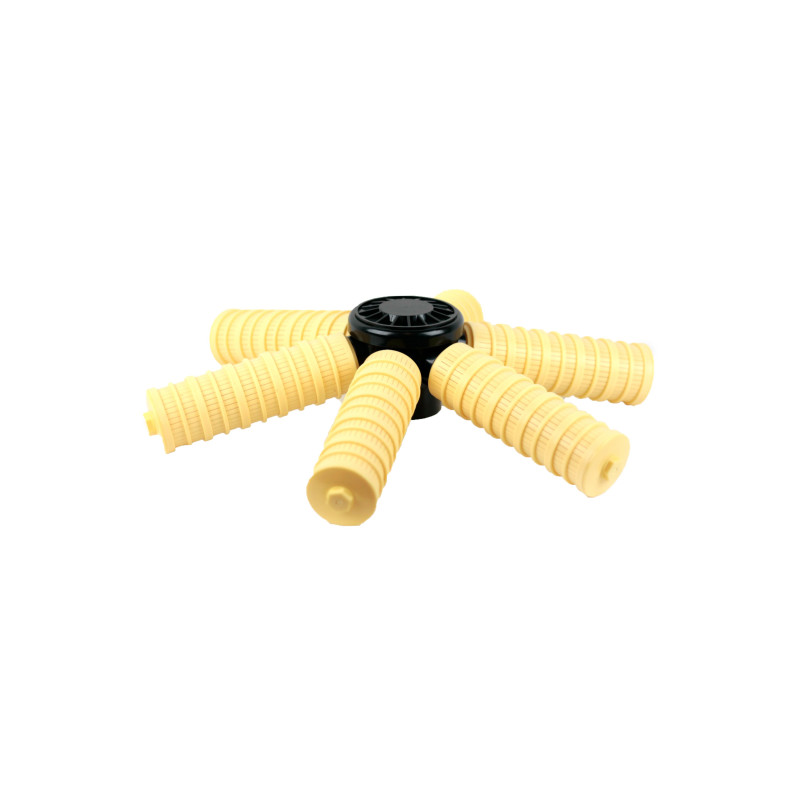

Распределитель нижний лучевой к баллону 16-18'

Нижние дренажно-распределительные системы представляют собой систему труб со щелями, ширина которых должна быть на 0,1 мм меньше размера самой мелкой фракции загрузки фильтра. Общая площадь щелей должна быть в диапазоне 1,5-2% от площади фильтра.
Нижние дренажно-распределительные системы быстрых фильтров должны удовлетворять следующим требованиям:- равномерность распределения промывной воды по площади фильтра;– равномерность сбора фильтрованной воды с площади фильтра;- достаточная механическая прочность;- незасоренность щелей во время рабочего цикла и промывки.
Для защиты нижней дренажно-распределительной системы от продуктов разрушения загрузки она обычно «закрывается» слоем специальной засыпки из гравия, называемой «гравийной подложкой». Высота гравийной подложки обычно превышает верхний срез дренажно-распределительной системы на 5 и более сантиметров.Наличие гравийной подложки способствует также более равномерному распределению водяного потока при проведении обратной промывки и предотвращению образования так называемых «водяных вымоин».
В системах смягчения использования гравийной подсыпки не обязательно!
Ионообменная смола на 80-90% состоит из жидкости, что обеспечивает свободное перемешивание слоев загрузки. Кроме того, отсутствие гравийной подложки существенно облегчает процесс вторичного монтажа водоподъемной трубы с набалдашником» (в малых фильтрах) в случае замены по каким-либо причинам клапана управления.
