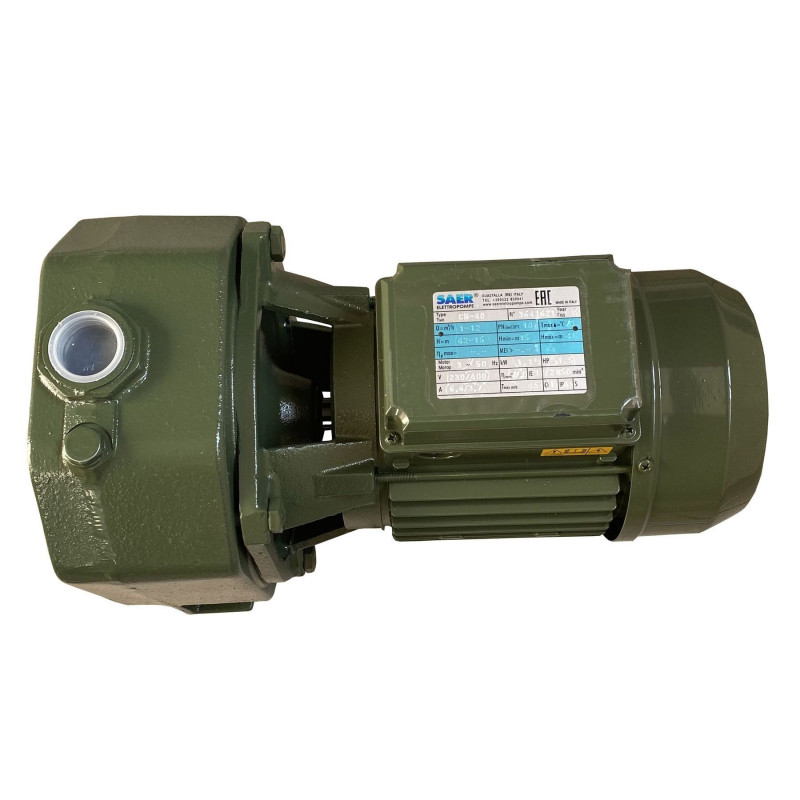

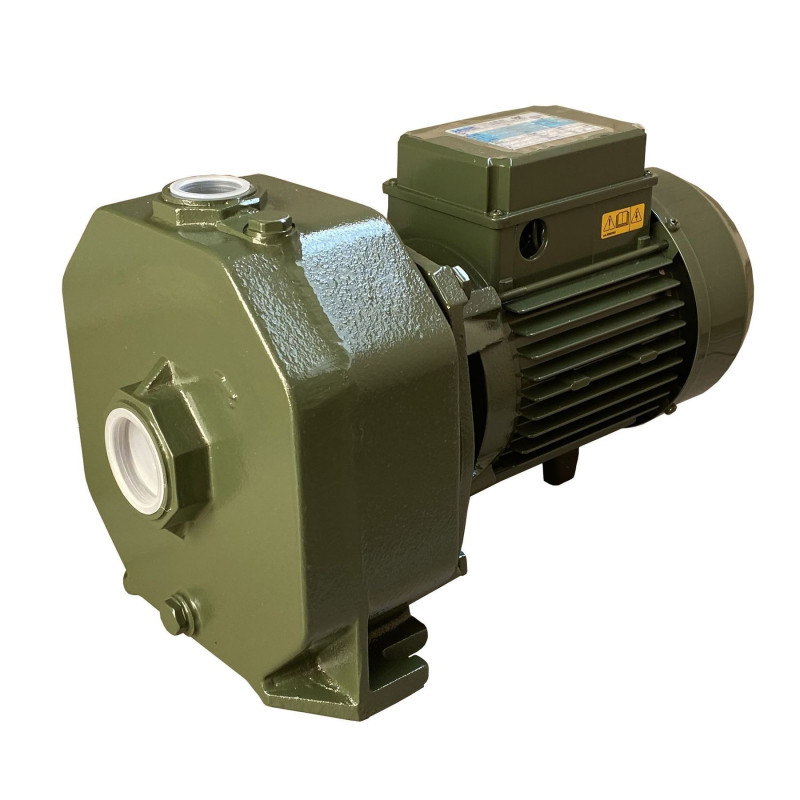

Насос центробежный CB 40 PL 1,1 кВт SAER (12,0 м3/ч, 41 м) трехфазный

Насос центробежный CB 40 PL

Принцип работы
Электронасосы серии CB снабжены двумя рабочими колесами, установленными на валу двигателя и размещенными в мощной насосной части из чугуна. Они вращаются внутри диффузоров, при этом жидкость выходит из одного рабочего колеса и через каналы диффузора попадает на вход следующего рабочего колеса. Каждое рабочее колесо со своим диффузором представляет собой отдельную ступень насоса, в которой усиление напора жидкости происходит по принципу работы центробежного насоса.

Облать применения
Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Могут применяться в быту и промышленности, для автоматической подачи воды совместно с резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д. Устанавливать в местах, защищенных от атмосферного воздействия.

Применяемые материалы
Насосная часть и опора двигателя изготовлена из чугуна
Рабочее колесо - из термопластика
Диффузоры - из термопластика
Вал ротора - из нержавеющей стали AISI 431
Уплотнение - из графито-керамики

Технические характеристики

Подача до 12,0 м3/час.

Напор до 41 м.

Температура перекачиваемой жидкости -15 °С до +70 °С.

Максимальное рабочее давление 10 bar.

Максимальная температура окружающей среды 40 °С.

Манометрическая глубина всасывания - 8 метров

Гидравлические характеристики согласно UNI/ISO 2548 - класс C, дополнение B

Степень защиты: IP44

Класс изоляции: F

Напряжение: 230/400V-50Hz

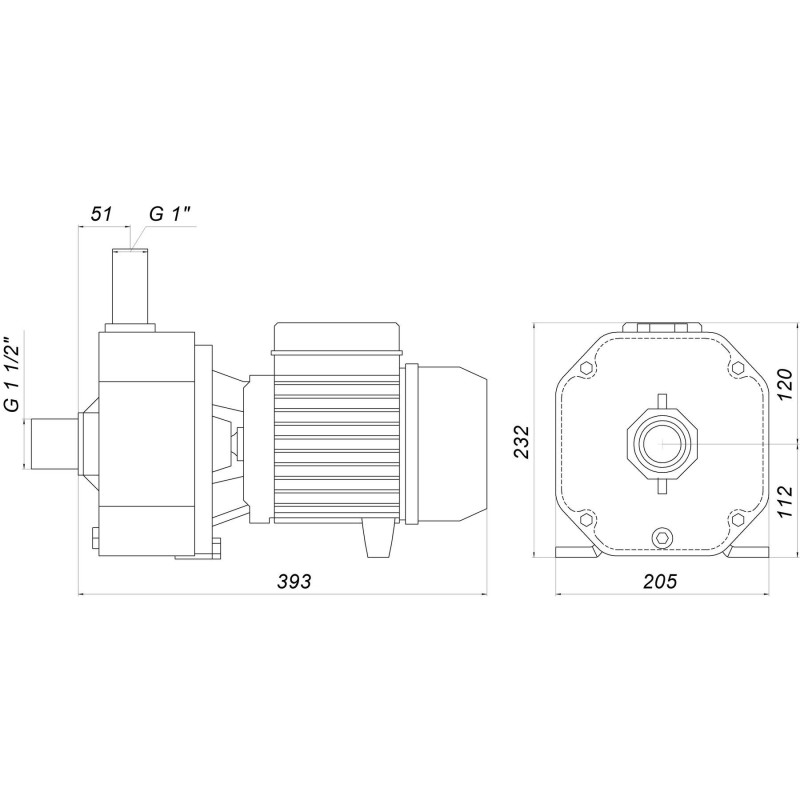

Всасывающий и напорный патрубок - резьбовые, диаметр - 1 1/2″ и 1″ соответственно.

Установка
Насос может быть установлен в горизонтальном, наклонном или вертикальном положении при условии, что двигатель находится в верхней части.

Направление вращения: против часовой стрелки, если смотреть со стороны всасывающего патрубка насоса.

На всасывающем патрубке рекомендуется устанавливать обратный клапан.
