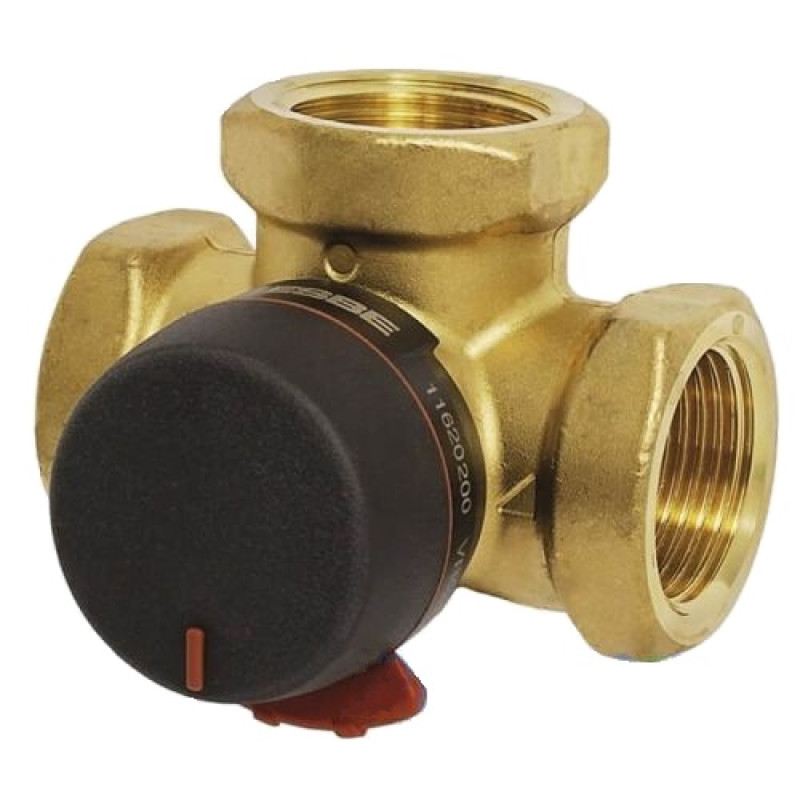

11620300 3-ход. перемикаючий клапан тип VRG231 DN32 Rp 11/4″ kvs 16 м3/год

група ротаційних клапанів, що мають низьку витік і виготовляються зі спеціальних латунних сплавів, що дозволяє їх використання для операцій перемикання відведення від середнього отвори. Для спрощення ручного регулювання, клапани мають рукоятки плавного регулювання і кінцеві обмежувачі. Шкала позиції клапана може бути переключена і повернена, забезпечуючи широкий вибір монтажних положень. VRG231 легко обладнати автоматичним управлінням і вони мають надзвичайну точність регулювання, завдяки унікальному поєднанню клапан-привід. Для більш складних контрольних функцій використовуються контролери ESBE, що розширюють сферу застосування.

Призначення

• опалення
• охолодження
• Нагрівання від сонячних панелей
• вентиляція
• Зональні опалювальні системи

Технічні дані

• Клас тиску: PN 10
• Температура теплоносія: -10ºC ÷ + 110ºC, (тимчасово) + 130ºC
• Крутний момент (при номінальному тиску)
   DN20-32: <3 Нм
   DN40-50: <5 Нм
• Витік через закритий клапан,% від потоку *: <0.5%
• Робочий тиск: 1 МПа (10 бар)
• Макс. диференціальне падіння тиску:
   Відвідної, 200 кПа (2 бар)
   Змішувальний, 100 кПа (1 бар)
• Тиск блокування: 200 кПа (1 бар)
• Діапазон регулювання Kv / Kvмін, A-AB: 100
• Підключення: Внутрішня різьба, EN 10226-1

* Диференціальне тиск 100 кПа (1 бар)

Матеріали

• Корпус клапана: Стійка до корозії латунна поверхню, DZR
• Золотник: Зносостійка латунна поверхню
• Шток і втулка: PPS композит
• Ущільнювальні прокладки: EPDM

Серія VRG231 внутрішнє різьблення

* Значення кВ/с в м³/ч при перепаді тиску 1 бар.
