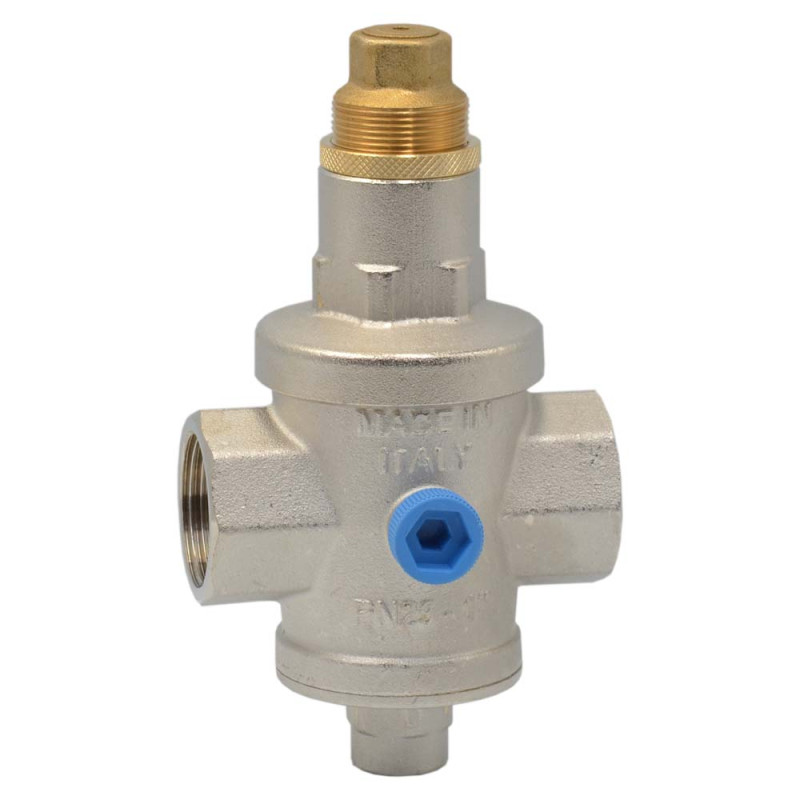

504.1/2 Редуктор зниження тиску F.F. (INOX сідло) Ø1/2″ Max. 25 bar 120° 0,5÷6 bar F.A.R.G. srl

Редуктор тиску F.F. рекомендується головним чином для побутових і промислових систем з середніми і високими швидкостями потоку. Сідло редуктора виконано з нержавіючої сталі. Основною характеристикою його функціональності є робота поршня і компенсаційної камери. З'єднання з внутрішнім різьбленням для підключення до системи відповідають нормі ISO 228/1. Два з'єднання на 1/4"G на корпусі під заглушками призначені для установки манометра.

Характеристики

• Доступні розміри: 1/2"G, 3/4"G, 1"G, 1.1/4"G, 1.1/2"G, 2"G, 2.1/2"G, 3"G
• Максимальний рекомендований тиск: 25 бар
• Заводський встановлений тиск: 3 бар
• Діапазон вихідного тиску:
  від 1/2″ до 3/4″ = 0,5 ÷ 6 бар
  від 1″ до 3″ G = 1 ÷ 6 бар
• Максимальна температура експлуатації: +4 ÷ +120°C

Матеріали

1. PUSH SPRING — CW 617N UNI EN 12165
2. LOCK NUT — CW 614N UNI EN 12164
3. SPRING — C72 DIN 17223-84
4. CAP — CW 617N UNI EN 12165
5. DISK — CW 614N UNI EN 12164
6. O-RING — EPDM
7. SREW FOR O-RING — CW 614N UNI EN 12164
8. O-RING — EPDM
9. BODY — CW 617N UNI EN 12165*
10. ROD — CW 614N UNI EN 12164**
11. SEAT — AISI 304
12. GASKET — EPDM
13. O-RING — EPDM
14. VALVE — CW 614N UNI EN 12164
15. O-RING — EPDM
16. LOWER STOPPER — CW 617N UNI EN 12165

* for 2″1/2 — 3″: CB753S UNI EN 1982
** from 1″1/4 to 3″: AISI 304
