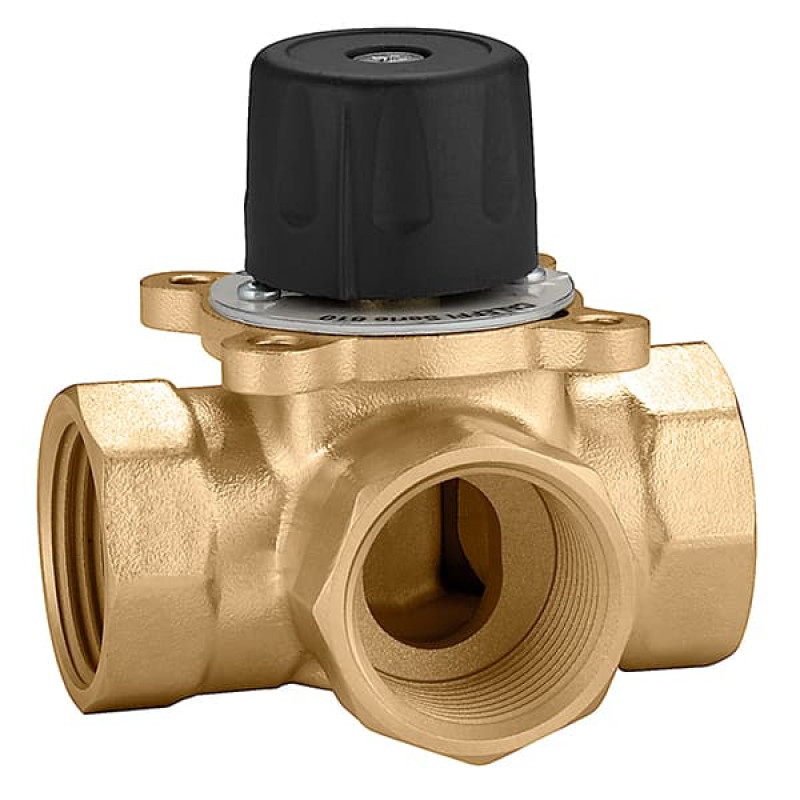

610600 Клапан секторний змішувальний 3-ходовий Ø1″ Pn=10 бар Kv=10 m³/h Caleffi S.p.a.

Змішувальні клапани дозволяють здійснювати регулювання централізованої системи опалення шляхом змішування води на виході з котла, з водою, що йде назад від системи (зворотня магістраль), для досягнення потрібної температури води, що подається споживачу. Вони можуть бути з сервоприводами і сполученими з кліматичними регуляторами для подачі гарячої води споживачам відповідно до необхідної величиною теплового навантаження.

Матеріали

• Корпус: латунь UNI EN 12165 CW617N
• Шток управління і ротор: латунь UNI EN 12165 CW617N
• Ручка: PA6
• Індикатор положення: алюміній
• Ущільнення: EPDM, FKM

Робочі характеристики

• Робочі рідини: вода, гліколеві розчини
• Максимальна процентний вміст гліколю: 50%
• Максимальний робочий тиск: 10 бар
• Макс. диференціальне тиск: 1 бар (змішування)
• 2 бар (перемикання)
• Діапазон робочої температури: 5 ÷ 110 ° C
• Витік (Δp = 1бар): <0,1% Kvs (EN12226-1)
• З'єднання: Rp 1/2 "÷ Rp 2" (EN10226-1)

Сервопривод 637042 Caleffi

• Електроживлення: 230 В - 50 Гц
• Сигнал управління: 3 точки
• Потужність: 3 ВА
• Клас захисту: IP 44
• Час спрацювання (90 °): 150 сек.
• Максимальний крутний момент: 5 Нм
• Клас захисту: IP 44
• Довжина кабелю живлення: 1,5 м
• Електроживлення: H03V2V2-F 3x0,75 мм2
• Макс. температура навколишнього середовища: 55 ° C
• Макс. відносна вологість навколишнього середовища: 80%
• Діапазон температури рідини: 5 ÷ 110 ° C
