Газова стовпчик Thermo Alliance JSG20-10 ETP18 10 л Gold

Газова проточна турбована колонка Thermo Alliance JSG20-10ETP18 10 л Gold – це сучасний прилад з високим ККД до 88%, що працює на природному газі. Служить задля забезпечення споживача гарячою водою. Газова колонка має невелику вагу та габаритні розміри, приємний дизайн, низьку ціну при гідній якості виготовлення.

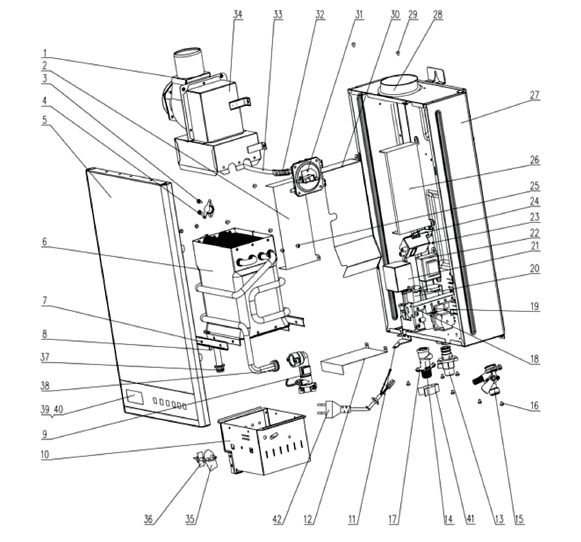

Будова:

1 – вентилятор; 2 – захисна кришка; 3 – шуруп; 4 – запобіжний термостат; 5 – передня корпусна деталь; 6 – теплообмінник; 7 – опорна пластина; 8 – шуруп; 9 - датчик протоки; 10 - пальник; 11 – опорна панель; 12 – захисна пластина; 13 – газовий штуцер; 14 – штуцер гарячої води 15 – штуцер холодної води 16 – шуруп; 17 - кріплення вихідного штуцера; 18 - колектор із форсунками; 19 - шуруп; 20 – газовий клапан; 21 - кришка трансформатора; 22 – трансформатор; 23 – система імпульсного запалення; 24 – кріплення системи імпульсного запалення; 25 - шуруп; 26 – плата управління; 27 – задня корпусна деталь; 28 - димар; 29 - шуруп; 30 – теплоізоляційна пластина; 31 – пресостат; 32 - захисна пружина патрубку пресостату; 33 - патрубок пресостату; 34 - димаря; 35 - електрод розпалювання; 36 - електрод іонізації; 37 - кільце ущільнювача; 38 - кільце ущільнювача; 39, 40 – дисплей 41 – кліпса штуцера гарячої води 42 – вилка.

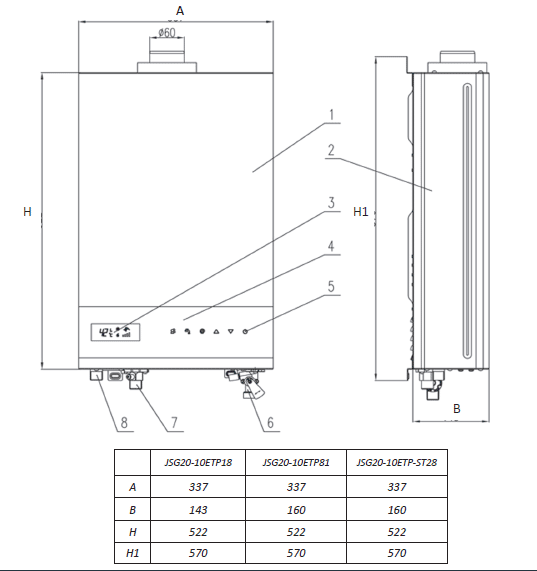

Габарити:

1 – кожух; 2 – бічна корпусна панель; 3 – дисплей 4 – панель регулювання; 5 – вкл. /викл.; 6 - вхід холодної води ½'; 7 - вхід газу ½'; 8 - вихід гарячої води?

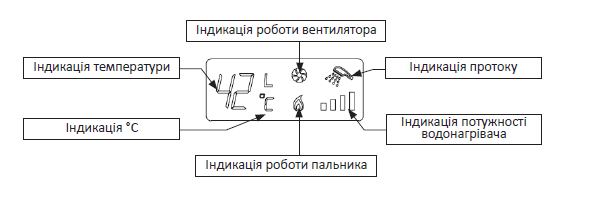

Інтерфейс дисплея:

Комплектація:

• Газова колонка
• Посібник з експлуатації
• Комплект кріплення.

Газова колонка Thermo Alliance
